Percer un bac acier pour une verrière : le détail qui fait fuir ou tenir

Poser une verrière de toit sur bac acier n’a presque rien de commun avec la même opération sur une couverture en tuiles. La tôle nervurée est à la fois la peau étanche, l’élément porteur entre pannes et un matériau qui se dilate franchement sous le soleil. Y découper une trémie revient à supprimer localement ces trois fonctions d’un seul coup de scie, puis à les rétablir une par une avec des pièces qui ne figurent sur aucun catalogue standard.

Le résultat se joue sur des détails minuscules : un closoir mal comprimé, une vis serrée trop fort, une poignée de limaille laissée sur la tôle. Aucun de ces défauts ne se voit à la réception du chantier. Tous se manifestent au premier orage d’automne, ou deux hivers plus tard sous forme d’une coulure rousse le long d’une nervure. La séquence qui suit décrit ce que le bac acier impose réellement, dans l’ordre où les décisions se prennent.

Ce que la tole nervuree change par rapport a une couverture classique

Une couverture en plaques nervurées relève du NF DTU 40.35 lorsqu’elle assure seule l’étanchéité, et du NF DTU 43.3 lorsqu’elle sert de support à un revêtement d’étanchéité rapporté. Les deux configurations n’ont ni les mêmes tolérances, ni les mêmes règles de relevé, et la première question à poser sur un chantier consiste précisément à savoir dans laquelle on se trouve.

Vient ensuite la géométrie. Une tôle de couverture n’offre aucune surface plane : l’eau circule dans les plages basses, entre des nervures hautes de trois à quatre centimètres selon les profils. Poser un cadre plat sur ces sommets laisse, sous le cadre, une succession de vides triangulaires par lesquels l’eau et le vent passent sans difficulté. Ces vides se ferment avec des closoirs profilés, en mousse dense découpée à la forme exacte de la nervure ou en tôle façonnée, jamais avec un cordon de mastic censé combler l’espace.

Troisième différence : la plaque travaille. Une tôle continue de huit mètres portant sur trois travées de pannes se comporte comme une poutre. La couper au milieu revient à créer deux consoles qui ne reprennent plus rien, avec un affaissement immédiat des rives de la trémie et une ouverture des recouvrements latéraux.

Le chevetre : rendre a la couverture sa continuite

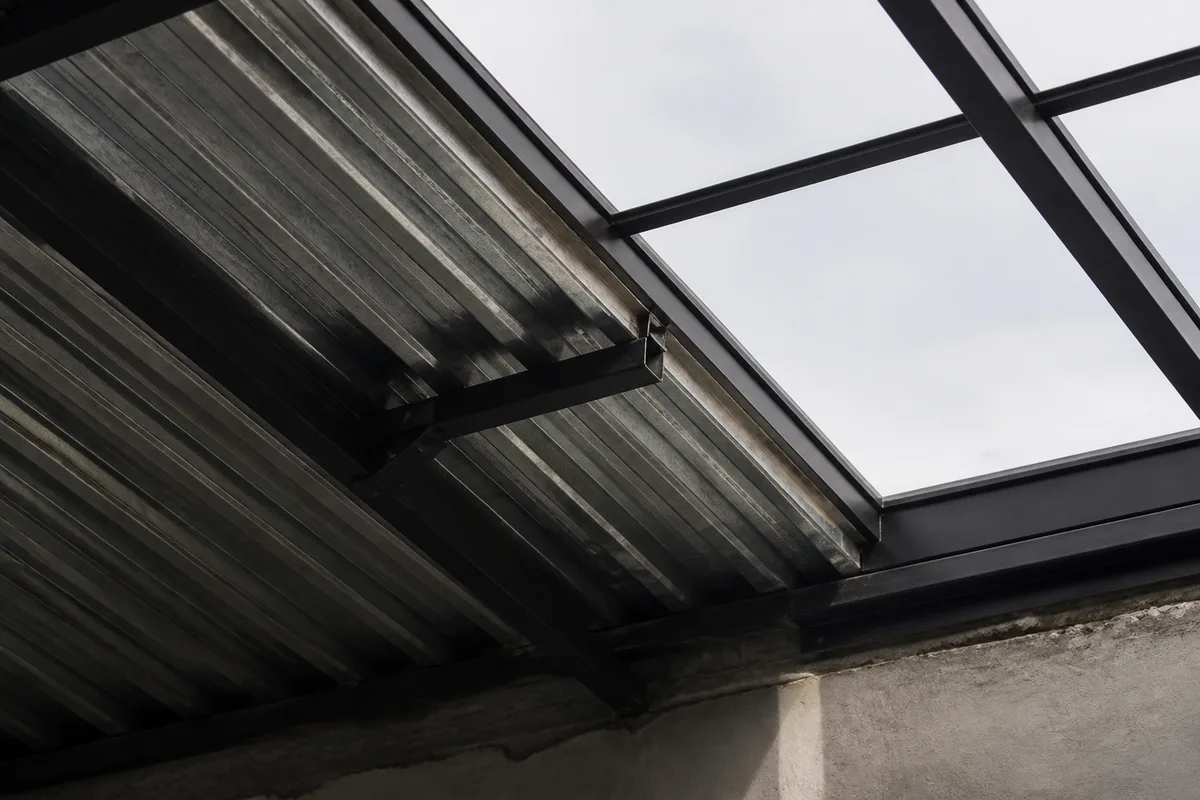

Le rétablissement passe par un chevêtre métallique posé entre deux pannes existantes, généralement constitué de profilés en C ou de tubes rectangulaires, boulonnés ou soudés sur des platines. Il encadre la trémie sur ses quatre côtés et récupère les rives de tôle coupées, qui viennent s’y fixer comme elles se fixaient sur une panne.

Le dimensionnement dépend de la portée coupée, de la charge de neige et du poids de la verrière elle-même, sensiblement supérieur à celui du bac acier déposé : là où la tôle pèse moins de dix kilogrammes au mètre carré, un ensemble ossature et double vitrage feuilleté en pèse cinq à sept fois plus. Le renfort n’est donc jamais symbolique, et sur une charpente métallique existante il conduit fréquemment à ajouter une panne intermédiaire. Cette logique de reprise d’efforts est commune à tous les ouvrages métalliques, du chevêtre de toiture au mur-rideau en acier.

La découpe elle-même mérite une exigence particulière. Une meuleuse à disque abrasif brûle le revêtement de la tôle sur plusieurs centimètres de part et d’autre du trait, et projette des particules incandescentes qui se fichent dans la peinture environnante. Une lame carbure montée sur scie circulaire, ou une grignoteuse, coupe à froid et préserve la protection. Les bords fraîchement mis à nu se retouchent ensuite au primaire riche en zinc.

La costière, pièce maîtresse du raccord entre verrière de toit et bac acier

La costière est le châssis surélevé qui reçoit la verrière et la maintient au-dessus de la ligne d’eau. Sur bac acier, elle se pose sur le chevêtre, se raccorde aux tôles par des bavettes façonnées et remonte suffisamment haut pour qu’un embâcle de feuilles, une accumulation de neige ou une remontée capillaire ne trouvent aucun chemin par le dessus.

Son point sensible se situe en amont. Une trémie large intercepte l’eau qui ruisselle sur tout le rampant supérieur : ce débit doit être renvoyé latéralement par une noue de déviation, une bavette en pointe de diamant ou un petit chéneau. Sans ce renvoi, l’écoulement s’appuie sur la face amont de la costière, monte par capillarité entre deux tôles et ressort à l’intérieur. Les rives latérales et la partie basse posent nettement moins de problèmes, l’eau y étant simplement dirigée vers l’aval.

Un dernier arbitrage concerne la pente. La verrière peut suivre celle du rampant, solution la plus discrète, ou être relevée sur une costière plus haute pour gagner de l’inclinaison quand la couverture est presque plate. Ce choix de conception rejoint celui exposé dans notre guide sur la verrière de toit sur mesure.

Fixations, dilatation et corrosion : les pieges du metal

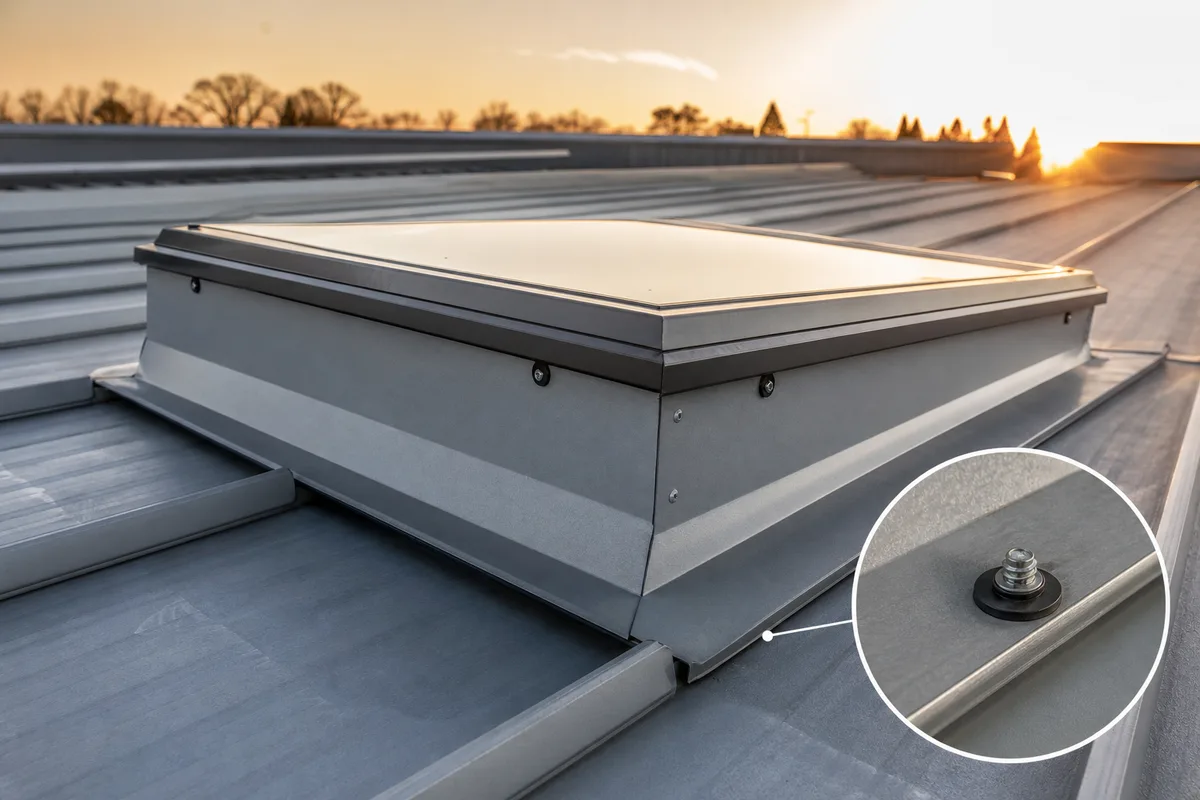

La visserie de couverture est autoperceuse et munie d’une rondelle EPDM qui assure l’étanchéité au droit du perçage. Elle se serre jusqu’à un léger débord régulier du joint, pas davantage : une rondelle écrasée perd son élasticité et laisse passer l’eau dès la première dilatation, tandis qu’une vis insuffisamment serrée vibre et ovalise son trou. C’est le défaut le plus banal et le plus difficile à diagnostiquer après coup.

La dilatation justement mérite d’être anticipée. L’acier s’allonge d’environ douze micromètres par mètre et par degré : entre une nuit d’hiver et une tôle noire en plein soleil d’août, l’écart de température dépasse largement cinquante degrés, ce qui représente plusieurs millimètres sur une grande longueur. Une verrière bridée rigidement entre deux points fixes empêche ce mouvement et le reporte sur les fixations, qui finissent par s’ovaliser. Des trous oblongs et des fixations glissantes sur un côté résolvent le problème.

Le couple galvanique clôt la liste. L’acier galvanisé se corrode rapidement au contact du cuivre ou de ses alliages : une bavette, une descente d’eau pluviale ou même un simple ruissellement provenant d’un élément cuivré suffisent à créer un point de perforation. Les fixations et accessoires se choisissent en inox austénitique ou en acier revêtu compatible. Enfin, la limaille de perçage laissée sur la tôle rouille en quelques jours et tache la couverture de façon indélébile : un balayage soigneux en fin de journée fait partie du travail, au même titre que la mise en peinture des coupes.

Vitrage, condensation et entretien

Le vitrage obéit aux mêmes règles qu’en toiture traditionnelle : feuilleté en face inférieure, pour que les fragments restent solidaires du film intercalaire en cas de casse, et trempé à l’extérieur pour encaisser la grêle. La nuance propre au bac acier tient au contexte : ces couvertures équipent souvent des volumes hauts, ateliers réhabilités ou extensions à charpente métallique, où la trémie se trouve à cinq ou six mètres du sol. La chute d’un fragment y aurait des conséquences sans commune mesure avec celles d’une verrière de combles.

La condensation demande une attention supérieure à la moyenne. Une tôle nue rayonne vers le ciel nocturne et descend sous la température de l’air ambiant : sa sous-face se couvre de gouttes qui tombent en pluie fine, phénomène bien connu des bâtiments non isolés. La verrière ajoute une surface froide supplémentaire, et ses profils métalliques concentrent l’humidité si la rupture de pont thermique est faible. Un complexe isolant continu, un pare-vapeur correctement raccordé sur le pourtour de la trémie et une ventilation du volume traitent la cause ; les gorges de drainage intégrées aux profils ne traitent que le symptôme.

Reste l’entretien, souvent oublié parce que l’ouvrage est haut et peu visible. Deux contrôles annuels suffisent : un passage visuel après l’automne pour vérifier qu’aucun amas de feuilles ne stagne contre la face amont de la costière, et une inspection des closoirs et fixations au printemps, la mousse dense perdant sa compression avec les années. Le vitrage lui-même s’encrasse d’autant plus vite que la pente est faible, et les dépôts calcaires laissés par un nettoyage à l’eau dure marquent durablement le verre. L’accès, enfin, se prépare dès la conception : prévoir un point d’ancrage ou un cheminement sécurisé coûte peu au moment du montage et conditionne la possibilité même d’entretenir l’ouvrage ensuite.

Sequence de pose et controles

Chaque ligne de ce tableau correspond à un sinistre déjà constaté sur des toitures nervurées. La bonne nouvelle tient en ce que tous ces points se vérifient à l’œil, avant la pose du vitrage, à condition de passer sur le toit au bon moment plutôt qu’à la réception. Pour comprendre comment ces ouvrages sont dessinés et fabriqués avant d’arriver sur le chantier, notre article consacré à la menuiserie acier sur mesure détaille les étapes d’atelier.

Une verrière sur couverture nervurée tient parce qu’on a admis dès le départ que la tôle bouge, conduit l’électricité, s’oxyde à la moindre blessure et ne présente aucune surface plane. Tout le reste découle de ces quatre constats.
