Mur-rideau en acier : quand la façade devient une structure vitrée

Un mur-rideau acier n’est pas une grande fenêtre. C’est une peau continue, suspendue devant la structure porteuse du bâtiment, qui ne supporte que son propre poids et les efforts du vent, et qui transmet le tout à quelques points d’accrochage situés sur les planchers. Cette définition, apparemment technique, a une conséquence directe sur le dessin : la façade passe devant les nez de dalle au lieu de s’insérer entre eux, ce qui autorise des surfaces vitrées d’un seul tenant sur plusieurs niveaux.

L’acier occupe dans cette famille une place particulière. Longtemps supplanté par l’aluminium sur les façades légères courantes, il revient sur trois terrains où ses propriétés font la différence : les très grandes portées, les exigences de résistance au feu et la réhabilitation de bâtiments industriels dont le vocabulaire d’origine reposait sur des profils fins. Comprendre où passe la limite entre les deux matériaux évite autant les surcoûts que les déceptions.

Facade rideau, semi-rideau ou panneau : la distinction

Le vocabulaire normatif distingue trois dispositions. La façade rideau passe intégralement devant la structure, qu’elle masque ; la façade semi-rideau s’inscrit partiellement entre les planchers, laissant apparaître les nez de dalle ; la façade panneau vient se loger entièrement dans les trumeaux de la structure. Le NF DTU 33.1 couvre les façades rideaux, les semi-rideaux et une partie des façades panneaux verticales, et le marquage CE des façades rideaux relève de la norme produit NF EN 13830, qui conditionne la mise sur le marché sans valoir à elle seule conformité aux exigences du DTU.

La différence n’est pas seulement esthétique. Une façade rideau supprime les ponts thermiques de nez de dalle, mais impose un calfeutrement soigné entre le plancher et la peau, à la fois pour l’étanchéité à l’air et pour le recoupement entre niveaux. Une façade semi-rideau simplifie ce raccord et réduit les portées de montants, au prix d’une trame horizontale imposée par la structure.

Une dernière notion mérite d’être posée : le mur-rideau ne participe jamais à la stabilité du bâtiment. Il reprend son poids propre, la pression et la dépression du vent, les chocs éventuels, mais il ne descend aucune charge de plancher. Toute déformation de la structure porteuse, tassement ou flèche de dalle, doit donc pouvoir être absorbée par les attaches sans se transmettre au vitrage.

La trame du mur-rideau acier commande tout le projet

La trame est le module horizontal qui fixe l’entraxe des montants. Elle se cale sur les besoins d’usage à l’intérieur, sur la structure porteuse et sur les dimensions maximales des vitrages disponibles. Les valeurs courantes en bâtiment tertiaire tournent autour de un mètre vingt à un mètre cinquante, un rythme qui autorise le cloisonnement intérieur au droit d’un montant sans casser un vitrage en deux.

C’est ici que la rigidité de l’acier devient un argument concret. Son module d’élasticité, environ trois fois supérieur à celui de l’aluminium, permet soit d’élargir la trame à section égale, soit de conserver la trame en affinant nettement les montants. Sur une façade de grande hauteur libre, hall, atrium ou pignon d’atelier réhabilité, cet écart se traduit par des profils que l’aluminium ne peut simplement pas produire sans raidisseur rapporté.

La trame verticale suit une logique différente. Les montants sont généralement débités par tronçons correspondant à un ou deux niveaux, raccordés par des manchons de dilatation qui laissent le métal s’allonger sans contrainte. Chaque tronçon comporte un point fixe, qui reprend le poids propre, et des points glissants, qui n’assurent que la reprise des efforts horizontaux. Négliger cette distinction revient à créer des efforts parasites qui finissent par se lire sur les joints.

Grille, remplissages et securite

L’ossature s’appelle une grille : des montants verticaux continus, des traverses horizontales insérées entre eux, et un système de maintien du remplissage en face extérieure. Trois familles se partagent le marché. Le verre extérieur parclosé maintient le vitrage par un serreur puis un capot vissé, solution la plus courante et la plus facile à entretenir. Le verre extérieur collé supprime le capot au profit d’un joint structurel, pour une façade quasi lisse. Le verre extérieur attaché fixe le vitrage par des rotules traversantes, sans cadre apparent.

Les remplissages ne se limitent pas au vitrage isolant. Une façade réelle alterne parties vision, allèges opaques, grilles de ventilation et ouvrants d’aération ou de désenfumage. Les allèges se traitent en panneau isolant, en verre émaillé ou en tôle façonnée, et leur composition détermine l’isolation globale bien davantage que celle du vitrage courant.

La sécurité impose deux vigilances. Lorsque le vitrage descend sous la hauteur de protection réglementaire, il assume une fonction de garde-corps : le feuilleté devient obligatoire et la norme NF P01-012 fixe les dimensions attendues de la protection. La seconde vigilance porte sur la propagation du feu par la façade, qui impose un recoupement entre chaque niveau : un calfeutrement continu entre le nez de dalle et la peau extérieure, point de détail dont dépend l’ensemble du dispositif.

Rupture de pont thermique et performance reelle

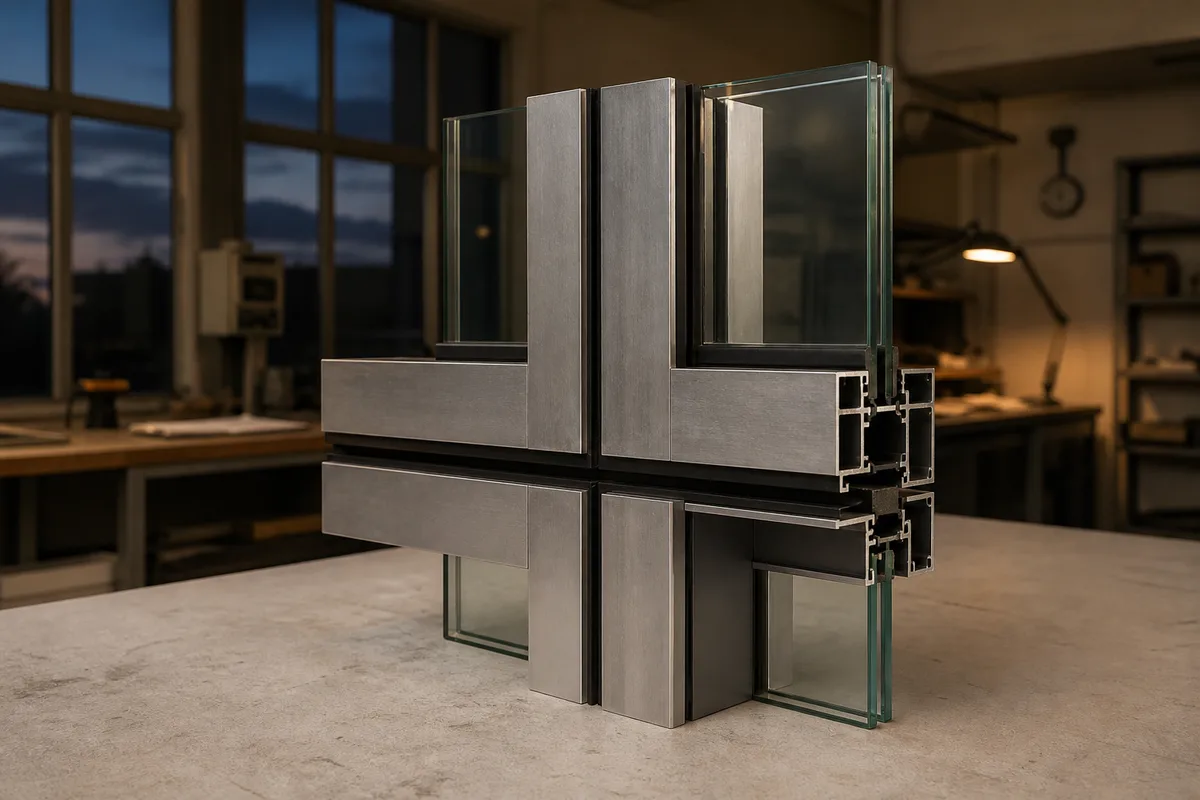

Un point contre-intuitif joue en faveur de l’acier : il conduit la chaleur trois à quatre fois moins bien que l’aluminium. À géométrie identique, un profil acier constitue donc un pont thermique moins sévère. Cet avantage ne dispense évidemment pas d’une rupture thermique en bonne et due forme, assurée par des barrettes isolantes qui séparent la partie intérieure du profil de sa partie extérieure, complétées par des joints et un capot isolé.

La performance globale d’une façade ne se lit jamais sur le seul coefficient du vitrage. Elle intègre les profils, les intercalaires de bord de vitrage, les allèges opaques et les liaisons avec le gros œuvre. Une façade équipée d’un excellent vitrage mais dotée d’allèges faiblement isolées et de raccords négligés obtient un résultat médiocre, que le calcul d’ensemble fait apparaître immédiatement.

Trois autres performances se qualifient par essai en laboratoire, selon un jeu de normes européennes propres aux façades rideaux : la perméabilité à l’air, l’étanchéité à l’eau et la résistance à la charge de vent. Elles s’expriment par des classes, et ces classes constituent le langage de comparaison entre deux systèmes. Le drainage complète le dispositif : une façade correctement conçue accepte qu’un peu d’eau franchisse le joint extérieur, la collecte dans les traverses et la rejette vers l’extérieur, palier par palier, au lieu de miser sur une étanchéité absolue impossible à tenir dans le temps.

Vitrage, confort d’ete et maintenance

Une façade largement vitrée pose un problème de surchauffe avant de poser un problème de déperdition. Le contrôle solaire, obtenu par une couche déposée sur le vitrage, réduit l’énergie transmise tout en conservant une bonne transmission lumineuse ; les valeurs se comparent par le facteur solaire, qui exprime la part de l’énergie incidente restituée à l’intérieur. Une protection mobile extérieure, store ou brise-soleil fixé sur la trame, reste plus efficace qu’un vitrage performant seul, mais alourdit la façade et se dimensionne au vent.

L’exploitation se prépare dès la conception. Nettoyer une façade de plusieurs niveaux suppose un accès défini : nacelle, ancrages de sécurité en toiture ou rail de suspension. Ces dispositifs se posent au moment du gros œuvre et coûtent une fortune à rajouter ensuite. La fréquence de nettoyage dépend de l’exposition, la pollution urbaine et les embruns marquant plus vite qu’une atmosphère rurale.

Le remplacement d’un vitrage cassé illustre bien l’écart entre les systèmes. Sur une grille à capot vissé, l’opération consiste à démonter le serreur, extraire le verre et poser le neuf, sans intervention sur les profils voisins. Sur une façade à verre collé, elle suppose de décoller un joint structurel, opération qui relève d’un spécialiste et immobilise davantage le module. Ce paramètre de maintenance pèse lourd sur le coût global d’une façade, souvent plus que l’écart d’investissement initial.

Le laquage, enfin, s’entretient. Un rinçage régulier à l’eau claire, sans produit agressif ni abrasif, prolonge nettement la tenue de la teinte, en particulier sur les expositions sud et sur les façades soumises à un air chargé en sel. Les fabricants de revêtement conditionnent d’ailleurs leurs garanties à ce nettoyage périodique.

Neuf ou rehabilitation : deux chantiers differents

En construction neuve, la façade se pose dans un ouvrage dont les tolérances sont connues et les inserts prévus à la coulée du béton. Le montage progresse étage par étage, en général du bas vers le haut, et la difficulté principale reste la coactivité avec les autres corps d’état.

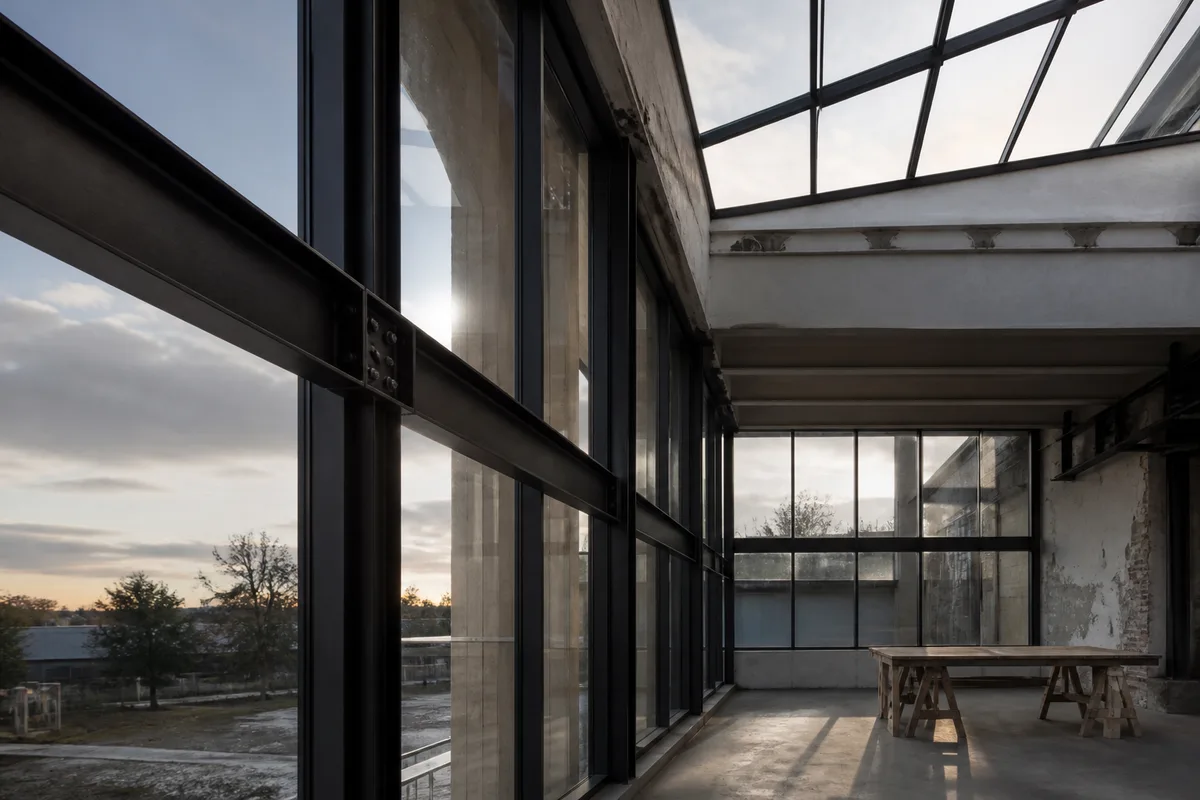

En réhabilitation, tout change. Les nez de dalle existants présentent des écarts de plusieurs centimètres, les charges admissibles doivent être vérifiées avant de suspendre une nouvelle peau, et le bâtiment doit rester hors d’eau pendant la dépose de l’ancienne façade. Le phasage devient alors le vrai sujet : dépose partielle, protection provisoire, pose immédiate des nouveaux modules, dans une fenêtre météo maîtrisée. Les attaches réglables sur trois axes deviennent indispensables pour rattraper la géométrie réelle relevée sur place, prolongement direct des méthodes décrites dans notre article sur la menuiserie acier sur mesure.

Ces montants placent l’acier au-dessus de l’aluminium sur la façade courante, et le rendent pertinent là où sa rigidité, sa tenue au feu ou sa finesse de profil constituent la raison même du projet. La logique est identique à celle des ouvrages vitrés de toiture, détaillée dans notre guide sur la verrière de toit sur mesure, et à celle des extensions exposées aux embruns décrite dans notre article sur la véranda acier face au bassin.
